Automatizovaná linka pro montáž a testování hydraulických ventilových bloků

Pro společnost Knorr-Bremse, světového lídra v oblasti brzdových systémů pro užitková vozidla, jsme navrhli a dodali jednoúčelovou montážní a testovací linku pro výrobu Filter bloků pro Elektronické posilovače řízení.

Protože tento komponent plní bezpečnostně kritickou funkci v řízení vozidla, byl celý proces koncipován s maximálním důrazem na stabilitu procesu, opakovatelnost a kontrolu kvality.

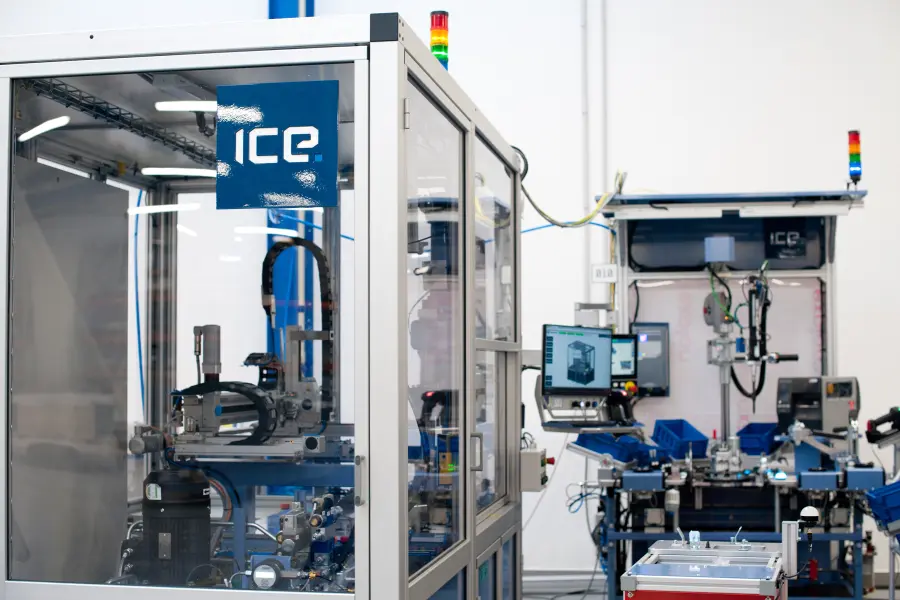

Řešení tvoří dvě vzájemně propojená pracoviště – montážní stanice a plně automatizované hydraulické testování.

1) Montážní stanice

Montážní pracoviště zajišťuje řízenou instalaci a momentově kontrolované šroubování celkem 13 typů dílů. Vzhledem k variabilitě a složitosti produktu je stanice navržena jako poloautomatické manuální pracoviště, které kombinuje flexibilitu obsluhy s kontrolovaným procesem.

Vícepolohový přípravek - Vyvinuli jsme vlastní montážní a lisovací přípravek umožňující manipulaci s dílem v šesti různých polohách. Toto řešení zajišťuje přesné ustavení, ergonomii práce a konzistentní kvalitu montáže.
Adaptivní šroubovací systém - V rámci jednoho výrobního cyklu dochází k šesti automatickým výměnám bitu, aby byl pro každý spoj použit správný moment i utahovací sekvence. Tím je zajištěno splnění technických i bezpečnostních požadavků zákazníka.

2) Automatická hydraulická testovací stanice

Druhou část linky tvoří plně automatizovaný hydraulický tester dodaný ve spolupráci se společností Bosch Rexroth.

Každý ventilový blok prochází kompletním výstupním testem, který zahrnuje:

Měření tlakových spádů – ověření správné průchodnosti a hydraulického odporu systému
Detekce úniku – kontrola vnitřní i vnější těsnosti každého kusu
Dynamické testy – měření časů otevření a uzavření elektrického ventilu v milisekundách
