Lakovací linky

Lakovací linky

Technologie povrchových úprav patří mezi tradiční dodávky v portfoliu našich specialistů

Komplexní řešení

Dodáváme komplexní řešení lakoven včetně dopravníkové techniky, vzduchotechniky, sušení, čištění odpadních vod a dalších souvisejících procesů. Máme zkušenosti s technologiemi lakování mokrou i práškovou cestou, UV a dalšími.

Zajistíme pro vás

  • odmašťování karosérií
  • čištění karosérií
  • elektrostatické nanášení základního laku (e-coating)
  • robotické lakování
  • vystříkávání dutin
  • a další
Ukázka našeho řešení

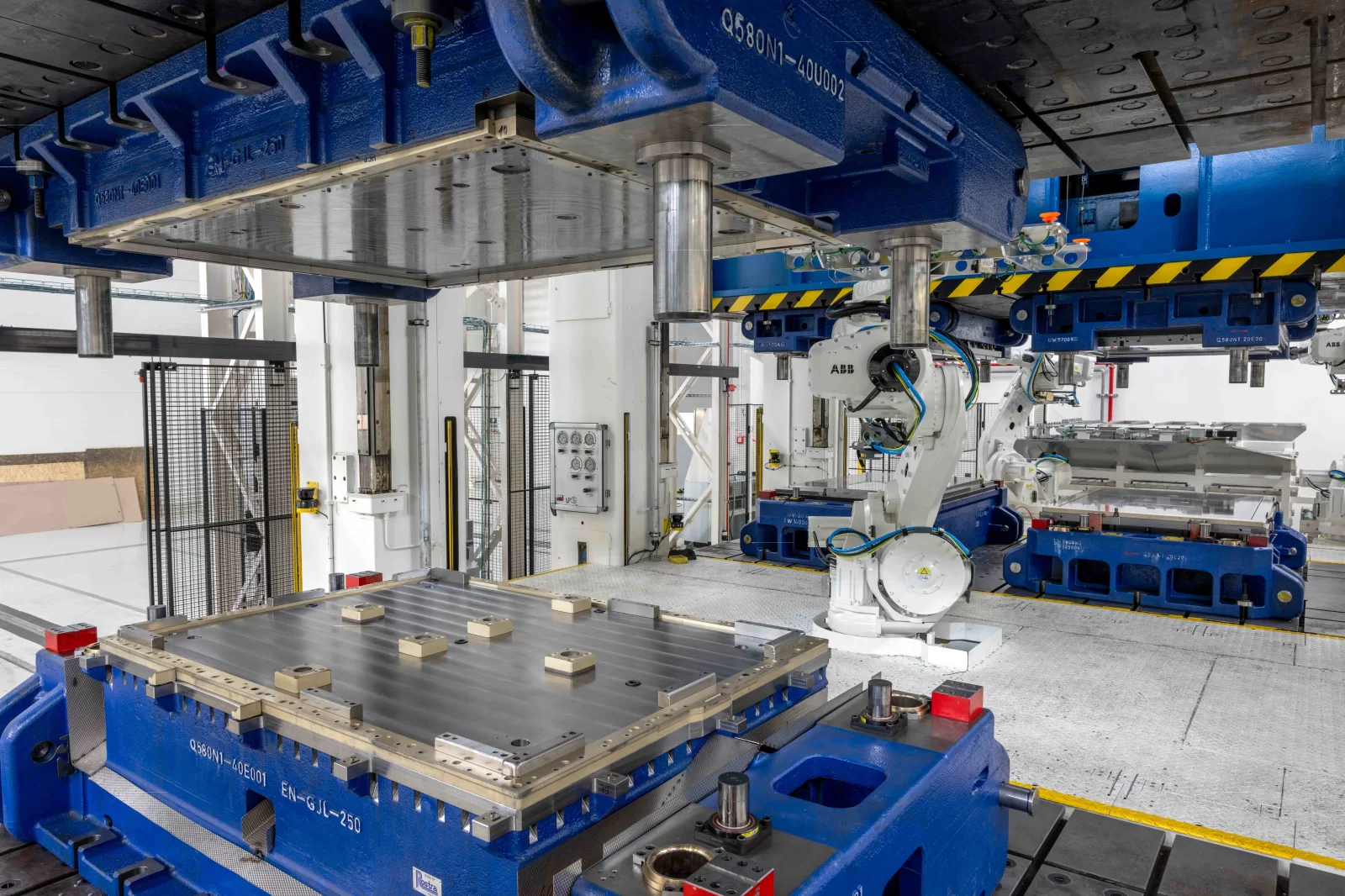

Lisování hliníkových dílů pro e-mobilitu

Jedná se o komplexní projekt v rámci kterého jsme dodali: engineering, elektroprojekci, robotiku, software a instalaci včetně konečného oživení. Vyrobené díly budou sloužit jako součást sestav pro e-mobilitu.

Linka je tvořena čtyřmi plně automatizovanými pracovišti. Obsluha je nutná pouze pro dodávku a odběr vyráběných dílů.

Na základě robotické simulace s předběžnými modely lisovacích forem a chapadel byla navržena poloha lisů v hale, poloha a typy manipulačních robotů a cyklus linky.

Použité technologie:

  • 4 x robot ABB IRB6700 245/3.00

  • 2 x hydraulický lis

  • Dopravníky (těžká dopravka, separátory, srovnávač a lehká dopravka)

  • Spray systém pro mazání dílu a nástroje před lisováním

  • Řídicí systém Allen-Bradley

  • Bezpečnostní prvky

Takt pracoviště: 16 s/kus

Vstupní brána s dopravkou, na kterou jsou zakládány palety s polotovary.

Z těžké dopravky robot odebírá díly na srovnávač pro následné založení do matrice. Robot je vybaven optickým snímačem, který slouží pro určení pozice matrice při změně výroby.

Součástí sestavy jsou celkem 3 lisy, které postupně opracovávají hliníkový díl. Pomocí spray systému robot namaže lisovací nástroj, kde poté dojde k tváření.

Přesun dílu mezi pozicemi zajišťují roboty s gripperem.

Výstupní brána pro odběr hotového polotovaru ve výstupních boxech pro další výrobní procesy.

Obrázek 1
Ukázka našeho řešení

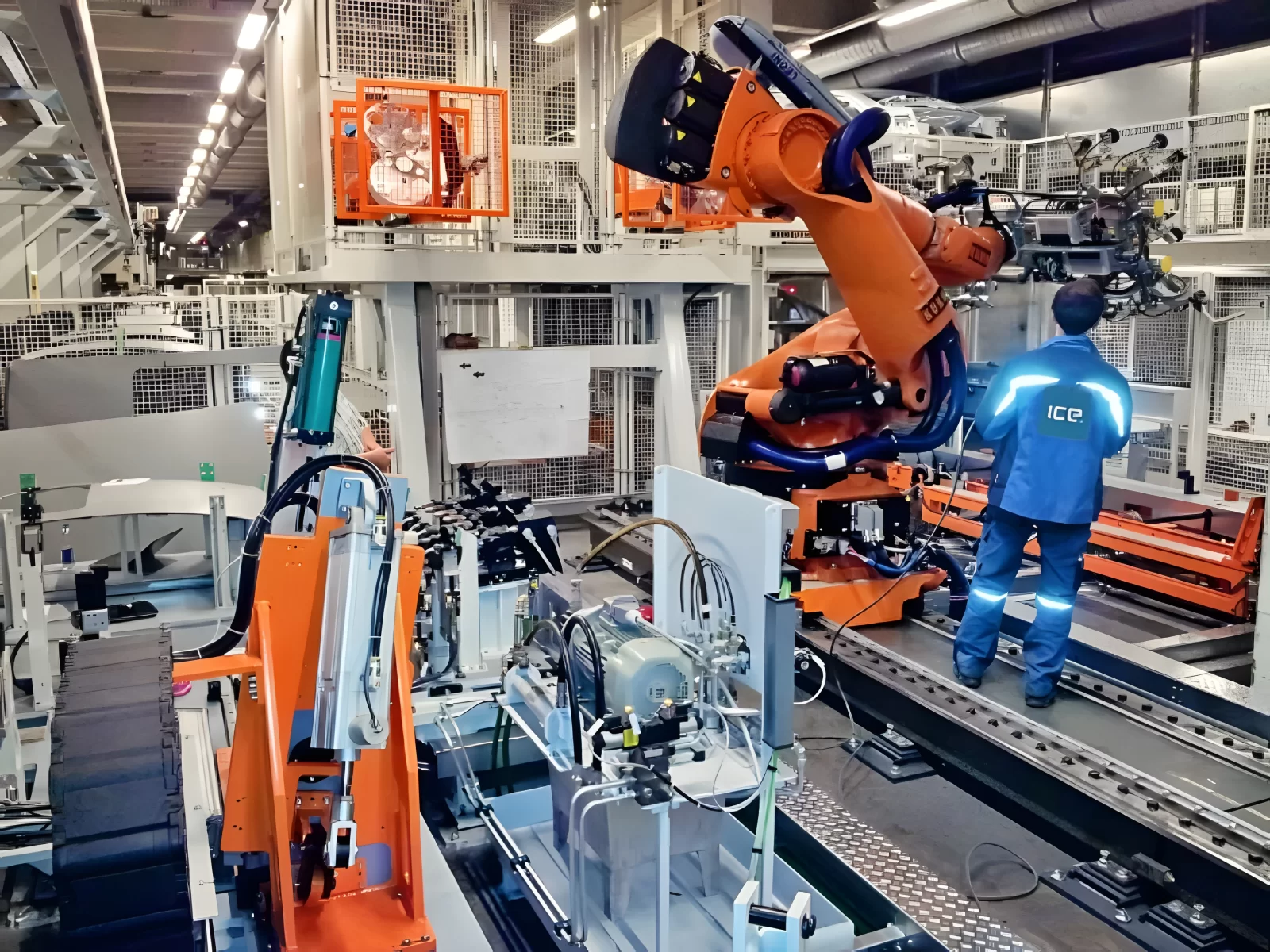

Svařovací linka střechy Audi Neckarsulm

Pro Audi Neckarsulm jsme realizovali kompletní dodávku automatizace pro svařovací stanici manipulace, čištění, pozicování a svařování střech různých typů vozů (Audi A6, A7, sedan, combi). Zakázka zahrnovala elektroprojekce, vývoj řídícího software pro PLC, vizualizace, řízení robota, výrobu rozvaděčů a ovládacích pultů, instalace, uvedení do provozu, optimalizace a dohled nad výrobou.

Dodaná technologie:

  • Eplan P8
  • PLC Siemens Simatic S7
  • SW standard Audi
  • Vizualizace WinCC
  • InterBus
  • Měniče SEW
  • Robot KUKA VKRC2
Obrázek 2
Ukázka našeho řešení

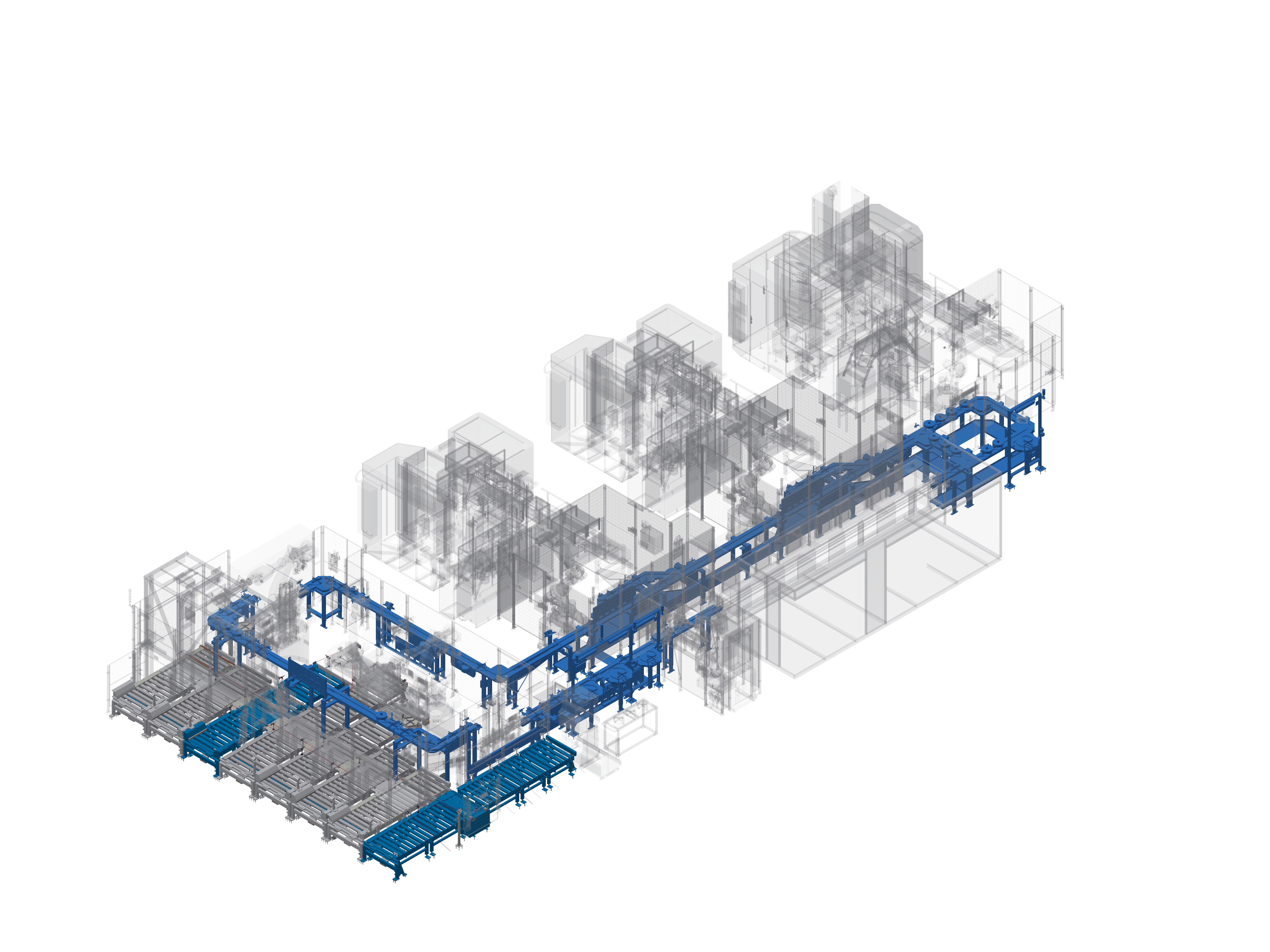

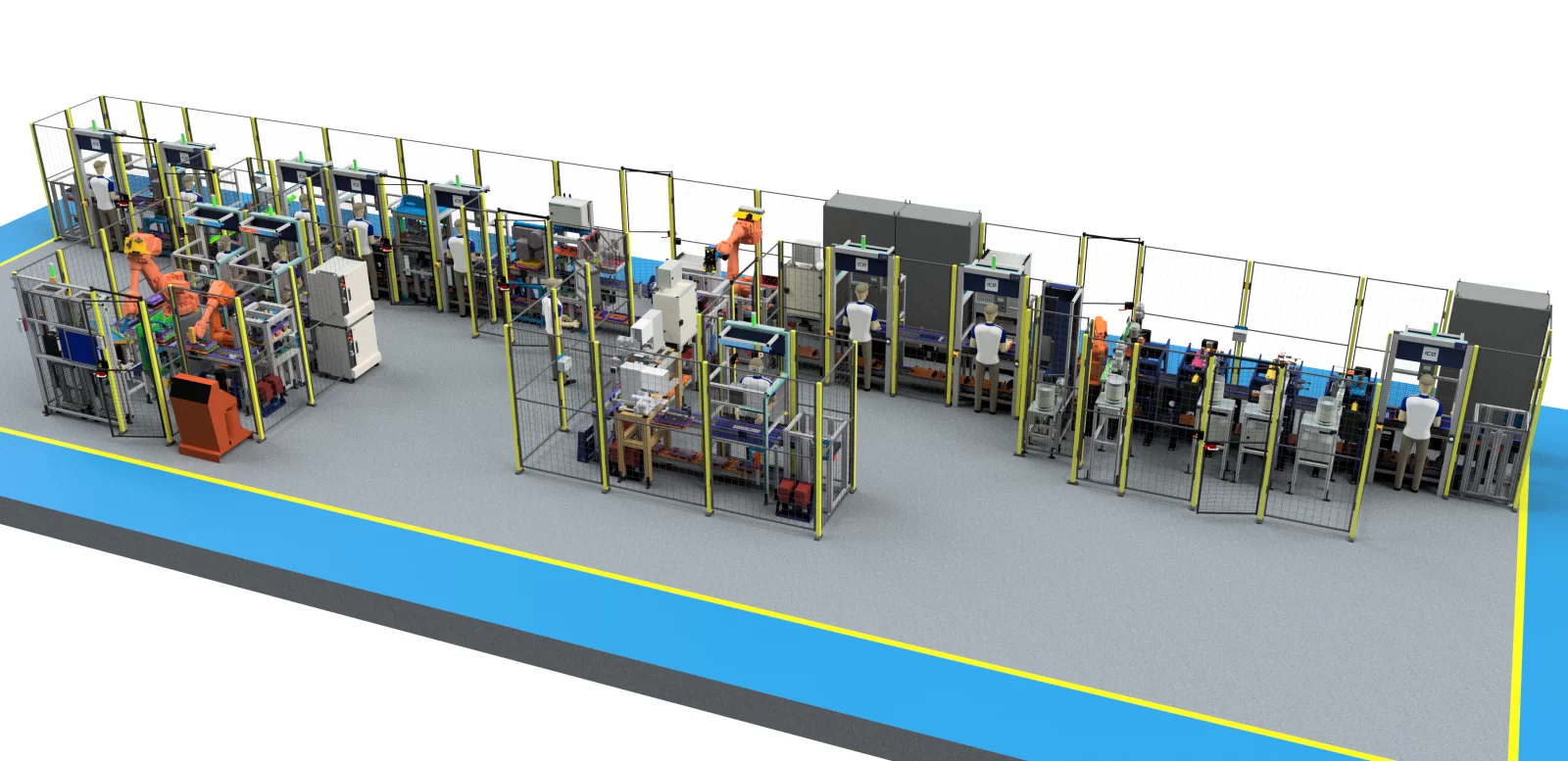

Automatické obráběcí linky dílů do převodovek

Pro našeho zákazníka jsme dodali několik obráběcích linek, které vyrábí a kontrolují díly do převodovek nákladních automobilů.

Linka je univerzální a je schopna vyrábět několik typů výrobků. V celé lince je integrováno několik CNC strojů a veškerá manipulace s díly je prováděna roboty a nebo pomocí dopravníků. Operátor jen zakládá bedny s polotovary a odváží bedny s hotovými a kontrolovanými výrobky. Na lince jsou použity i vision systémy jako je kamerový systém (bin picking) pro navádění robota při vybírání polotovarů na vstupu a nebo kamerová kontrola kvality obráběných dílů.

Dodaná technologie:

  • Komunikační technologie pro CNC obráběcí stroje
  • Roboty ABB
  • Válečkový dopravníkový systém
  • Paletkový dopravníkový systém
  • Bin picking systém
  • Kamerová kontrola Keyence
  • Značení dílů
  • Pneumatika Festo
  • Řídící systém a měniče Siemens
Obrázek 3

Automotive

Věděli jste, že?

Automatizované lakovací linky

Díky precizní funkci robotů a počítačovému řízení dosáhnou konzistentního a vysoce kvalitního lakování dekorativních i ochranných vrstev.

Automatizace lakování minimalizují lidský zásah a maximalizují kvalitu povrchové úpravy a přinášejí nespočet výhod.

Klíčové výhody

Precizní a konzistentní lakování
Roboti pracují s vysoce přesnými pohyby, což zajišťuje stejnou kvalitu laku na každém výrobku. Výsledkem je vysoce konzistentní povrchová úprava, která vzbuzuje dojem dokonalosti.

Zvýšená produktivita
Díky nepřetržitému provozu a rychlosti robotů jsou tyto linky schopny dosáhnout mnohem vyšší produkce za kratší dobu než tradiční lakovací metody.

Snížení nákladů
Automatizované lakovací linky minimalizují potřebu lidské pracovní síly a související náklady, což snižuje celkové náklady na výrobu a zvyšuje ziskovost podniku.

Bezpečnost
Roboti přebírají nebezpečné úkoly, což snižuje riziko pracovních úrazů a zabezpečuje bezpečnější pracovní prostředí pro zaměstnance.

Flexibilita
Tyto linky jsou navrženy tak, aby byly snadno přizpůsobitelné různým velikostem a typům výrobků. To umožňuje firmám rychle reagovat na změny poptávky a vyrábět širokou škálu produktů.

Zajistíme pro vás audit a nový návrh vaší automatizace.
Svěřte nám celý projekt nebo část řešení.
